G41M01S1 (Samsung DB-R170)
삼성 G41M01S1 메인보드입니다. 이전 출시된 메인보드에 비해 IDE 지원이 없어졌습니다.
DDR3 를 지원하지만 PC3-10600 까지 지원합니다. 2GB와 4GB는 단면은 지원하지 않고 양면 램만 지원합니다.
사운드와 네트워크 칩 둘다 Realtek 사 (ALC662, RTL8111D)입니다.
| G41M01S1 | G41M02S1 | G41M03S1 | |
| Serial Port | Serial Port Header 1개 | Serial Port Header 1개 | X |
| Parallel Port | O | X | X |
BIOS ver 01RE 에서 테스트 해봤는데, 아쉽게도 DDR3 PC3-12800 는 단면, 양면 둘 다 지원하지 않습니다.
최대 8기가 까지 성공했다는 분이 있습니다. (메모리 파트넘버가 M378B5273CH0입니다. PC3-10600 4GB 양면입니다)
그래서 Q9550S 꼽고 똑같은 메모리 파트넘버 PC3-10600 4GB 양면 11년 44주차로 테스트 해봤는데 전 안됩니다.
※ 참고로 PC3-10600 1GB 의 경우는 단면램도 지원한다고 합니다.
| Q9550S ( FSB 1333 MHz ) |
Single Side | Double Side | ||
| 2 GB | 4 GB | 2 GB | 4 GB | |
| PC3-8500 1066 Mhz | × | × | ○ | No test |
| PC3-10600 1333 Mhz | × | × | ○ | × |
| PC3-12800 1600 Mhz | × | × | × | × |
× = fail , ○ = success
| 이 제품 램 8G까지 가능합니다. 단 CPU가 코어2 계열이 아닌 일반 듀얼(펜티엄)인 경우에만..E5800 (800 MHz FSB) = 8GB 까지 인식 / E7200이상 (1066 MHz FSB) = 4GB 까지 인식 / Q9550S (1333 MHz FSB) = 4GB 까지 인식합니다. FSB에 따라서 다른듯 하더라구요. G41M01S1 보드는 E5800 + 8 GB 꼽고 SSD 쓰는게 가장 무난하지 않을까 싶네요. |
PCI 슬롯 2개, PCI-ex 16x 1개, PCI-ex 1x 1개 가 있습니다.
FOXCONN에서 OEM 주문방식으로 생산된 보드입니다.
775 소켓에서 최고사양인 Q9650 까지 장착할 수 있지만, 저전력 CPU 인 Q9550S ( 2.83 GHz, TDP 65 W) 로 업그레이드 했습니다.
실제로 출시가격도 775 계열 CPU 중 제일 비싼 CPU 입니다.
바이오스 칩은 MXIC사의 PDIP 300mil 25L8005PC-15G (2.7 ~ 3.6 volt 동작) 이 사용되었습니다.
G41M03S1 의 경우 PDIP 300mil 25Q32BVAIG (2.7 ~ 3.6 volt 동작) 가 사용되었습니다.
※ G41M01S1 용 Realtek 칩 네트워크 드라이버
Lan ver 7.6.820.2009, Windows 7(32bit,64bit) :
Lan ver 5.732.629.2009, Windows XP :

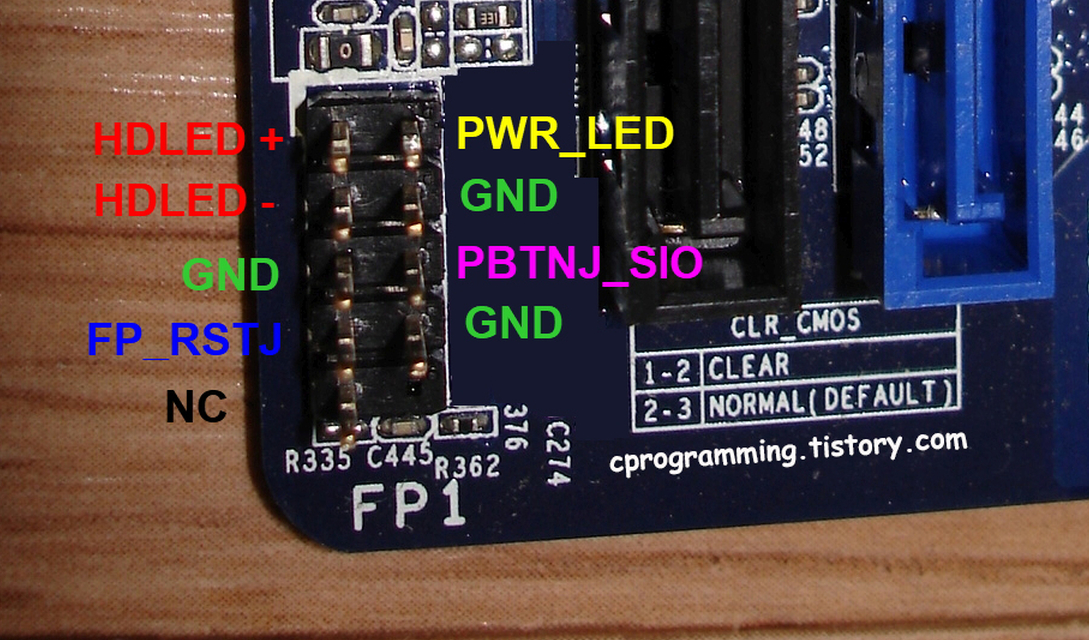

전면 패널의 핀배열입니다.
인텔® 제온® 프로세서 E5450 12M 캐시, 3.00 GHz, 1333 MHz FSB 80 W인텔® 제온® 프로세서 L5430 12M 캐시, 2.66 GHz, 1333 MHz FSB 50 W
아래 사진처럼 Q9550S 제대로 잘 인식합니다.
다른 메인보드 제조업체의 G41 보드들이 메모리 슬롯이 2개임에도 Slot #1, #2, #3, #4 번까지 나오는데, G41M01S1 보드는 #1, #2 딱 2개 나옵니다.

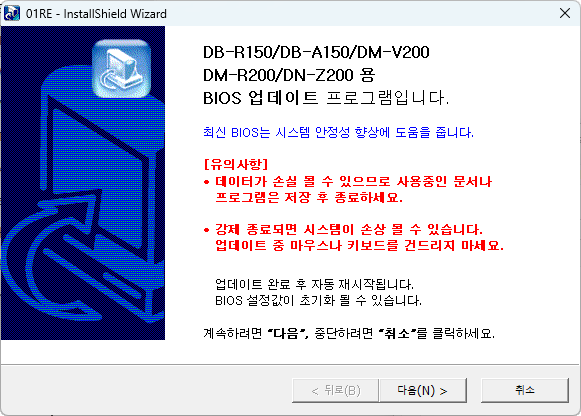

Samsung G41M01S1 메인보드 Korean 바이오스:
Win XP / Windows 7
2010-05-28
