CV1-8B128

Posted by Programmer™
2025. 2. 3. 00:23 Hardware

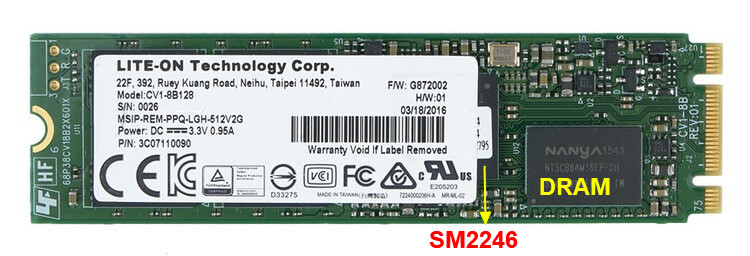

LiteOn 은 대만의 기업입니다. 과거에 CD-ROM 드라이브로 유명했던 기업입니다.

삼성 저가형 노트북에 장착된 제품인데 MLC 입니다. CV2 부터는 TLC 입니다.







윈도우 10에서 사용할려면 적어도 256 GB 이상의 SSD 를 추천합니다.



128 GB 로는 Visual Studio 2022 와 Adobe 프로그램 설치하면 빠듯합니다.



아래는 라이트온 공식 홈페이지에 올라온 사양입니다.



CV1 M.2 Series

  • Consistent high performance
  • Accelerate application responsiveness
  • Increase productivity
  • Improve energy efficiency
  • M.2 form factor
  • Available Capacities: 128GB, 256GB, 512GB

Technical Specifications
Model Name CV1-8B64 CV1-8B128 CV1-8B256 CV1-8B512
Capacity 64 GB 128 GB 256 GB 512 GB
Performance
Sequential Read/Write1 520/80 MB/s 520/160 MB/s 520/360 MB/s 520/450 MB/s
4K Random Read/ Write1 35K/18K IOPS 60K/34K IOPS 80K/68K IOPS 80K/75K IOPS
Compatibility
Host Interface 6.0 Gb/s (Compatible to 1.5/3.0 Gb/s)

Form Factor		 M.2 2280: 80mm x 22mm x 3.65mm
Reliability
MTBF2 1.5 million hours
Features
ECC BCH ECC 80 Random Bits/2KB
S.M.A.R.T Support
TRIM Command Support
Password Protection Support
Power Comsumption
DEVSLP 2 mW (0.002 W)
Typical (DIPM Enable)3 0.25 W
Environment
Operating Temperature 0 to 70°C
Non-operating Temperature -40 to 85°C
Power-on Ready 4 300 ms
Resume from DEVSLP 100 ms



Specifications subject to change without notice.

  1. Based on internal testing, performance, may vary depending on host device, OS and application
  2. UBER - Unrecovered Bit Error Rate
  3. MTBF - Mean Time Between Failures based on parts stress analysis
  4. Assumes that drive had normal shutdown process previously with STANDBY IMMEDIATE command.



DataSheet:

LiteOn.CV1.M.2.pdf
0.13MB





출처: https://www.liteonssd.com/en/PRODUCT/client-sata-ssd/m2-sata/cv1-series.html

저작자표시 비영리 변경금지 (새창열림)
Trackback: Comment:

Wisher Breadboard

Posted by Programmer™
2023. 6. 27. 00:46 Hardware



빵판이라고 하는 회로 실험용 브레드보드입니다.



요즘은 컴퓨터로 브레드보드 시뮬레이션을 해주는 Autodesk의 123D나  tinkercad 같은 사이트도 있습니다만,

간단하게 납땜할 필요없이 실제 부품들을 테스트할때 유용합니다.







Wisher Enterprise 는 1978년도에 설립된 대만 회사로 빵판 전문 제조 회사입니다.

파리바게뜨가  1988 년에 나왔으니 10년은 앞선 회사입니다.

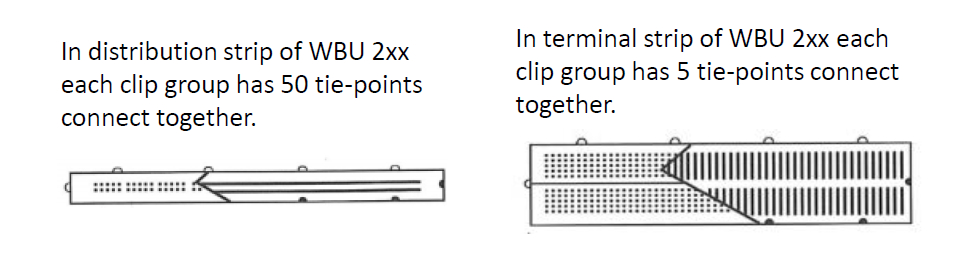

  • Ideal for high frequency and low noise circuits
  • Interconnect any components with 20-29 AWG(0.3-0.8 mm) wire
  • Special designed spring clip over 5,000 insertion cycles
  • Nickel plated, silver plated and gold plated available



Datasheet :

WBU-2XX_datasheet.pdf
0.27MB
WBU-208-R_datasheet.pdf
0.06MB
WBU-508L_datasheet.pdf
0.14MB

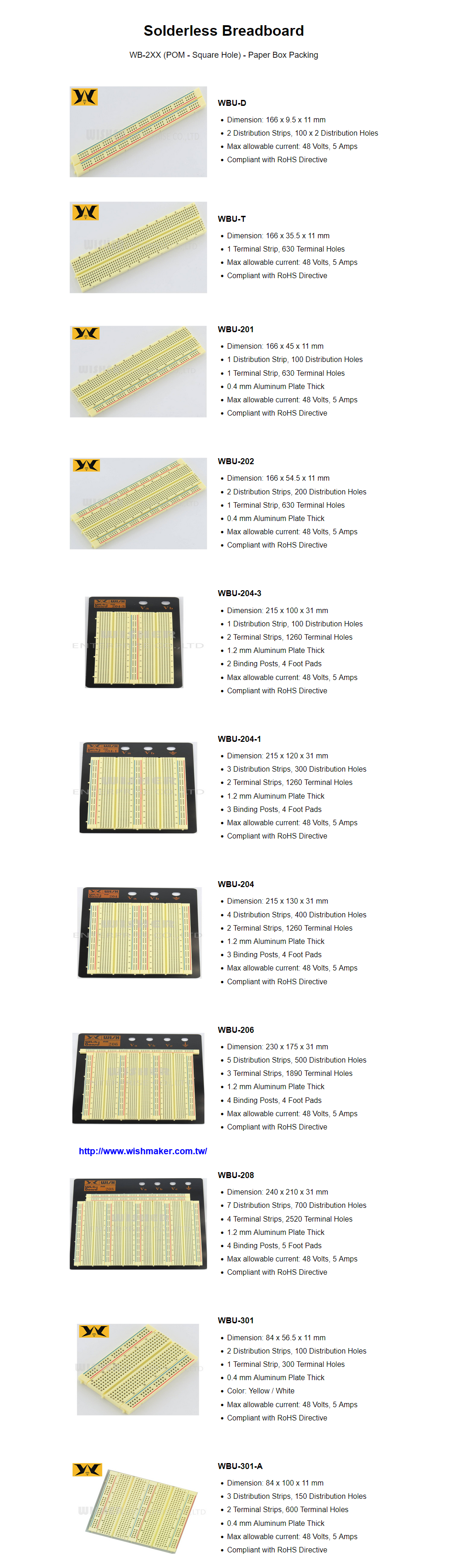

Catalog:

WISHER_Catalog_2016.pdf
3.55MB



WBU-208 의 경우 :

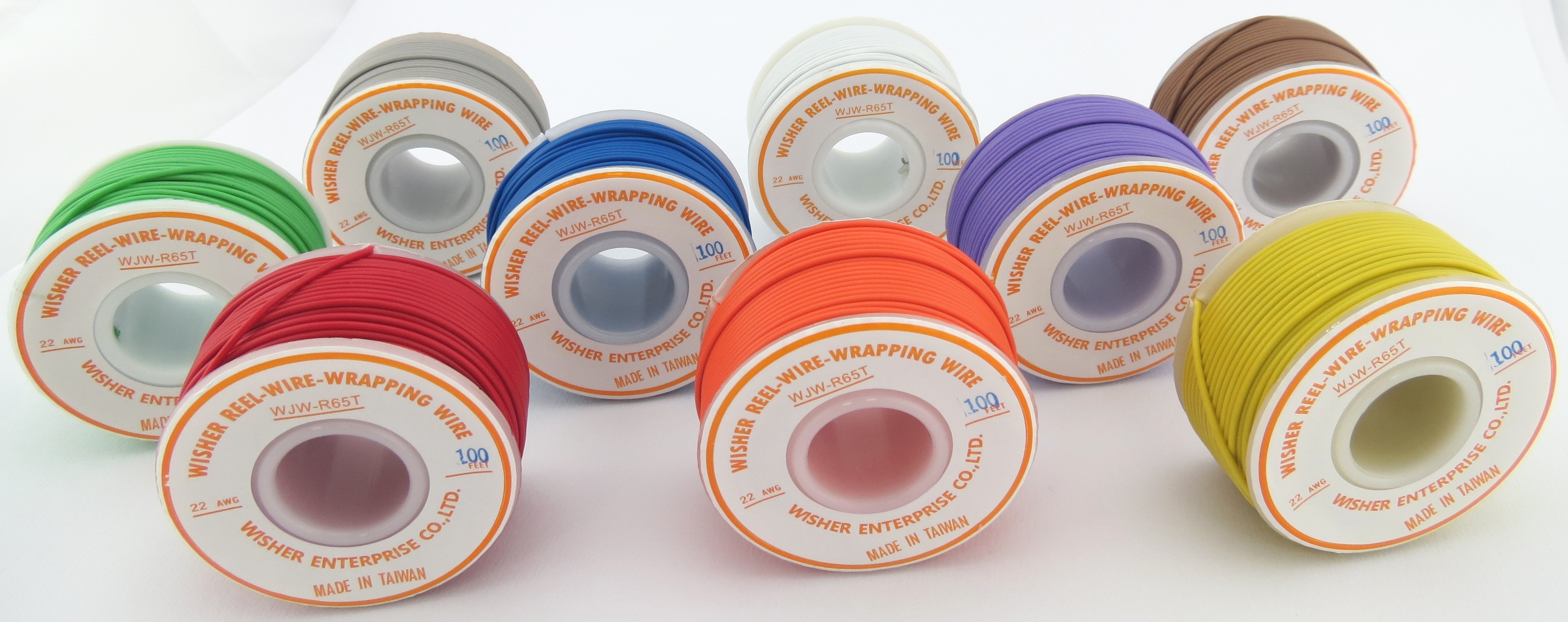

전선은 AWG22 를 사용하면 됩니다.





출처 : http://www.wishmaker.com.tw/

저작자표시 비영리 변경금지 (새창열림)
Trackback: Comment:

CSM-2300

Posted by Programmer™
2022. 4. 24. 22:56
보호되어 있는 글입니다.
내용을 보시려면 비밀번호를 입력하세요.

Delphi DS150e v5.0 with Bluetooth

Posted by Programmer™
2022. 3. 26. 12:26 Hardware













ARM STM32F205ZGT6



STM32F205ZGT6-Datasheet.pdf
2.43MB



DS 진단 하드웨어



DS 진단 소프트웨어는 VCI 전용 옵션인 DS150E 또는 스마트 태블릿인 DS450E로 제공됩니다. 작업장 소유 PC 또는 노트북에서 작동하는 DS150E는 VCI 및 소프트웨어 라이선스만 제공됩니다. DS450E 패키지에는 전용 태블릿과 함께 VCI 및 소프트웨어 라이선스가 제공됩니다. Windows 10 기반 태블릿은 10.1인치 와이드뷰 멀티터치 디스플레이, 강력한 쿼드 코어 프로세서, 4GB 메모리를 탑재했습니다. 어떤 플랫폼을 선택하시든 강력하고 반응성이 뛰어나며 정확한 진단 기능을 동일하게 누리실 수 있습니다.

DS150E recommended system requirements:

  • Intel® Core i5 or better.
  • Windows 10, Windows 8, Windows 7.
  • 4GB RAM (depending on system).
  • 4GB free hard disk space.
  • 1440 x 900 or higher screen resolution.
  • Internet connection.
  • Bluetooth (SPP) or USB.
  • Adobe Acrobat Reader 8.0 or later.



저작자표시 비영리 변경금지 (새창열림)
Trackback: Comment:

Dell Latitude D430

Posted by Programmer™
2022. 1. 3. 08:19 Hardware



등록월: 2008.10

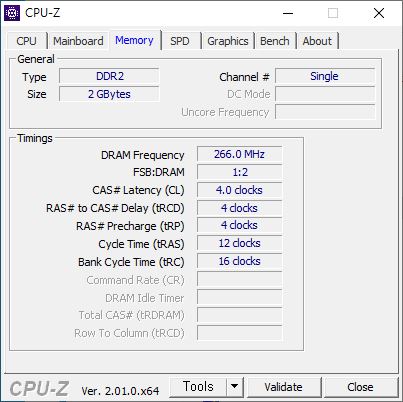

광고에는 최대 3GB 메모리를 지원한다고 나와있는데 잘못된 광고입니다.

슬롯 하나에 1GB 를 추가하여 총 2GB 까지 지원합니다. 직접 테스트해 본 결과 2GB 짜리 메모리는 지원하지 않습니다.

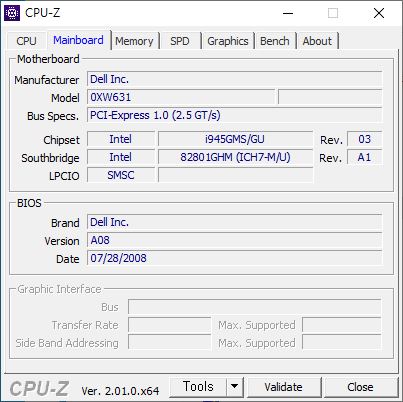

BIOS 업데이트시 배터리가 없으면 "The AC adapter and Battery must both be connected, before flashing the BIOS" 라고 메시지가 나오면서 BIOS 업데이트가 되지 않습니다.

이럴때는 명령프롬프트 창에서 강제로 업데이트 해주어야 합니다.



D430_A08.EXE  /forceit



윈도우가 종료되고 재부팅되면서 자동으로 BIOS 업데이트가 시작됩니다.







저작자표시 비영리 변경금지 (새창열림)
Trackback: Comment:
