CCTV 배선 방법



CCTV 는 보통 12 V 직류(DC)를 사용합니다.



요즘은 끝부분이 미리 마감처리된 케이블도 인터넷 상에서 쉽게 구할 수 있습니다.



케이블로 직접 작업을 하려면 검정색 절연 테이프만 있으면 누구나 쉽게 할 수 있습니다.





보통 3P (Pair) 케이블을 많이 사용하는데 5P (5가닥) 케이블도 상관없습니다.

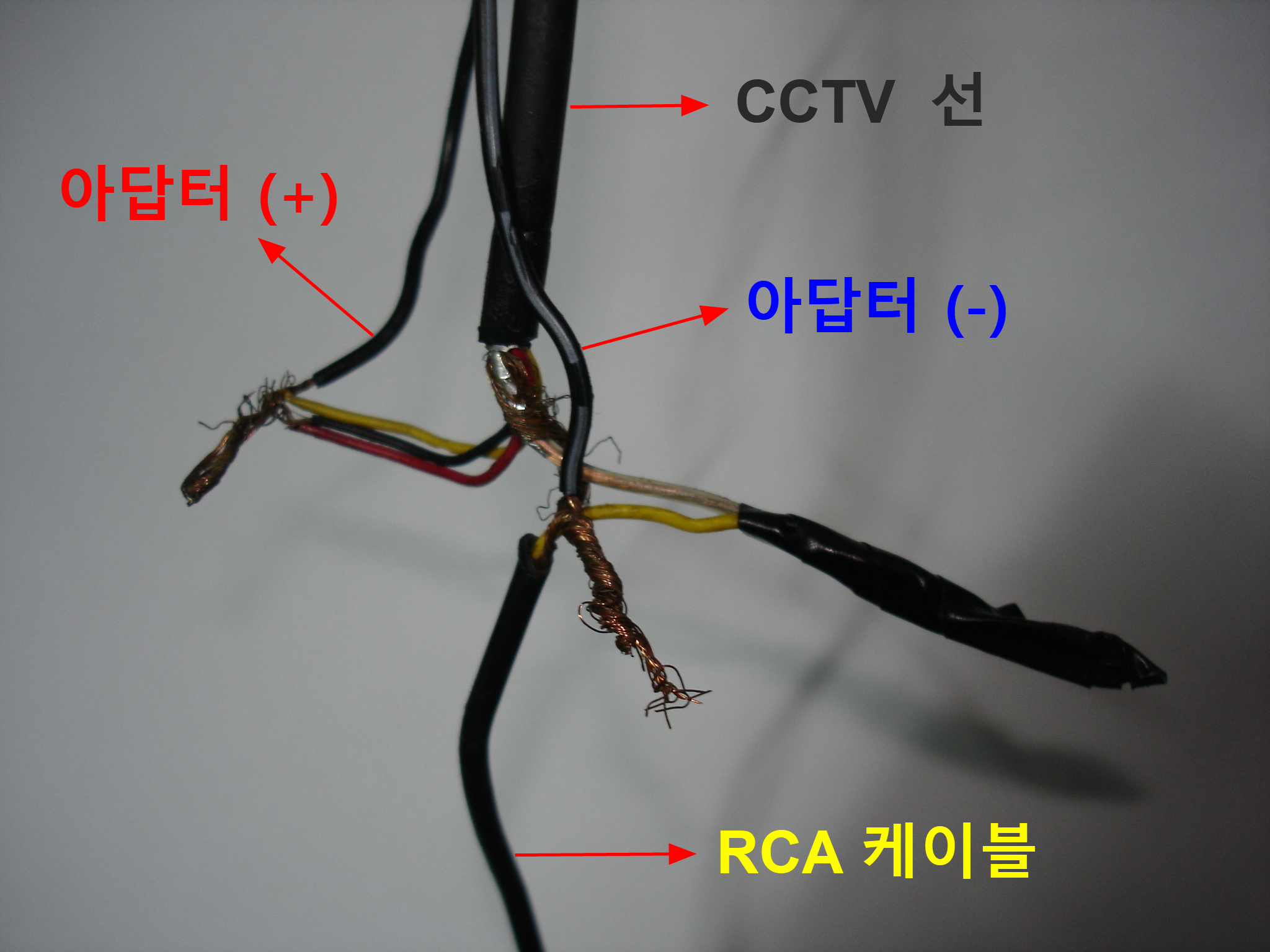

먼저 12V DC 아답터의 끝단을 칼로 잘라냅니다. DC 아답터는 (+),(-) 의 극성이 있습니다.



아답터의 선은 2가닥으로 되어 있는데 자세히 살펴보면 흰색 띠가 있는 선이 있습니다. 바로 흰색띠가 있는 부분이 (-) 입니다.



아래 표처럼 (-) 전원은 회색 부분을 전부 묶어주고, (+) 전원은 아답터와 카메라쪽 선만 연결시켜줍니다.



영상 신호는 아래표의 노랑색 부분처럼 CCTV 카메라와 RCA 케이블만 연결해줍니다.



	- 전원	+ 전원	영상 신호
12V 아답터	- 선	+ 선
CCTV 카메라와 연결된 선	피복이 없는 쉴드 선	빨강, 노랑, 검정	Transparent
컴퓨터 내장형 PCI 카드에 연결하는  RCA 케이블	피복이 없는 쉴드 선		흰색 or 노랑



3P 케이블의 경우는 빨강색과 아답터의 (+) 전원만 연결해주면 되겠죠.
