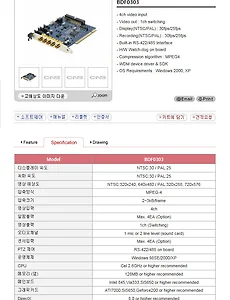

Windows XP 드라이버 : CNB_BDF0303.zip

BDx-Series 설치 및 사용설명서 : Install_BDxSeries_ver3.05_Kor.pdf

From : http://www.cnbtec.co.kr

Posted by Programmer™

2016. 3. 14. 22:17 카테고리 없음

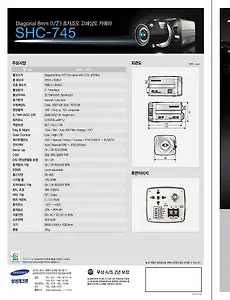

항 목	SHC-745
촬상소자	Diagonal 8mm (1/2″) Ex-view HAD CCD, 41만화소
총 화소수	811(H) x 508(V)
유효 화소수	768(H) x 494(V)
촬상방식	2 : 1 Interlace
촬상주파수	15.734KHz(H), 59.94Hz(V)
동기방식	Internal / Line lock
수평해상도	Color : 560TV본, B/W : 700TV본
영상출력	VBS : 1.0Vp-p, 75Ω composite
S / N비 (AGC Off)	52dB (AGC off, Weight on)
최저조도	0.00001Lux@F1.2
역광보정	BLC / HLC / Off
Day & Night	Color / BW / Auto (ICR Filter change) / EXT
Gain Control	Low / High / Off
화이트밸런스	AWC / Manual / Indoor / Outdoor / ATW (1,800。K ~ 10,500。K)
전자셔터	Auto / Manual (1/60 ~ 1/120,000sec)
Sens-up	On / Off (최대 256배)
OSD	한글, 영어, 일본어 지원
DIS (영상흔들림 보정)	On / Off
동작탐지 기능	On / Off (최대 8개 영역)
SSNR	Level adjustable
통신사양	RS-485
디지털 줌	내장 (10배)
프라이버시 기능	On / Off (최대 8개 영역)
BFL 조정	레버 조절방식
IRIS 기능	DC / Video
렌즈 마운트	C / CS 마운트
동작온도	-10℃ ~ +50℃
동작습도	30% ~ 80% RH
사용전원	24V AC / 12V DC (±10%)
소비전력	최대 4.0W
크기	66(W) x 61(H) x 102(D)mm
중량	315g

※ 케이블은 RCA 케이블을 사용합니다.

렌즈 부분을 보면 W, T, N, ∞ 라고 표시되어 있습니다.

수동 조정식 렌즈의 경우, 초점을 맞출때 이 부분을 조정해주어야 합니다.

줌 조정 레버

포커스 조정 레버

SHC-745 사용설명서

렌즈 SLA-3580DN 사용설명서 (카메라의 렌즈 선택 스위치 (DC/Video)를 DC 위치에 셋팅한다.)

Posted by Programmer™

2016. 3. 11. 23:49 카테고리 없음

CCTV 는 보통 12 V 직류(DC)를 사용합니다.

요즘은 끝부분이 미리 마감처리된 케이블도 인터넷 상에서 쉽게 구할 수 있습니다.

케이블로 직접 작업을 하려면 검정색 절연 테이프만 있으면 누구나 쉽게 할 수 있습니다.

보통 3P (Pair) 케이블을 많이 사용하는데 5P (5가닥) 케이블도 상관없습니다.

먼저 12V DC 아답터의 끝단을 칼로 잘라냅니다. DC 아답터는 (+),(-) 의 극성이 있습니다.

아답터의 선은 2가닥으로 되어 있는데 자세히 살펴보면 흰색 띠가 있는 선이 있습니다. 바로 흰색띠가 있는 부분이 (-) 입니다.

아래 표처럼 (-) 전원은 회색 부분을 전부 묶어주고, (+) 전원은 아답터와 카메라쪽 선만 연결시켜줍니다.

영상 신호는 아래표의 노랑색 부분처럼 CCTV 카메라와 RCA 케이블만 연결해줍니다.
